वाणिज्यिक डिस्प्ले मदरबोर्ड
>
|
|
| उत्पत्ति के प्लेस | चीनी |
| ब्रांड नाम | YNH |
| प्रमाणन | UL |
| मॉडल संख्या | 733 |

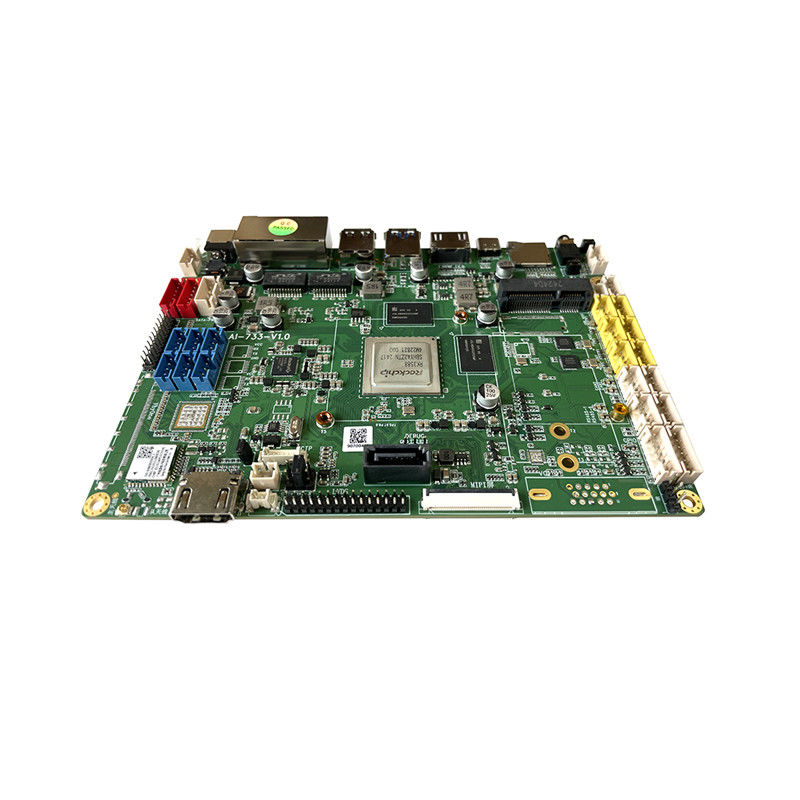

एआई-733 एक बहुआयामी बुद्धिमान मदरबोर्ड है, जिसका उपयोग आमतौर पर एआरएम पीसी, बड़े स्क्रीन स्प्लाईसिंग, एनीमेशन और गेम, कॉन्फ्रेंस टैबलेट, एज कंप्यूटिंग, औद्योगिक कंप्यूटर,टीवी प्लेयर बॉक्स, क्लाउड सर्वर, स्मार्ट एनवीआर और अन्य क्षेत्र।
एआई - 733 एक नई पीढ़ी के फ्लैगशिप ऑक्टा-कोर 64-बिट प्रोसेसर रॉकचिप आरके 3588 का उपयोग करता है। चिप एक 6TOPS कंप्यूटिंग पावर एनपीयू के साथ आती है और एंड्रॉइड 1 2.0/उबंटू20.04/डेबियन11 से लैस है।0 प्रणाली (कर्नेल लिनक्स 5 है.10 ) । GPU Mali-G610 MC4 का उपयोग करता है, जिसमें उत्कृष्ट प्रदर्शन और उच्च लागत प्रदर्शन है। यह 8K वीडियो एन्कोडिंग और डिकोडिंग, 8K डिस्प्ले आउटपुट, अंतर्निहित कई डिस्प्ले इंटरफ़ेस का समर्थन करता है,और बहु-स्क्रीन डिस्प्ले का समर्थन करता है; समृद्ध हाई-स्पीड इंटरफेस (पीसीआईई, टाइप-सी, एसएटीए, गीगाबिट ईथरनेट), जिसे विस्तार करना आसान है।
चित्र में दी गई संख्याओं के संबंधित अंतरफलक इस प्रकार हैंः
| सीरियल नंबर | पिन परिभाषा |
| 1 | डीसी-12 वी बिजली आपूर्ति |
| 2 | 1000Mलैन*2 |
| 3 | USB_HOST |
| 4 | USB3.0_HOST |
| 5 | एचडीएमआई टीएक्स (एचडीएमआई आउटपुट) |
| 6 | यूएसबी0_ओटीजी(प्रकार-सी) |
| 7 | टीएफ कार्ड |
| 8 | ऑडियो_आउट |
| 9 | पुनः आरंभ बटन(अडियो_आउट के बाद एक लंबी पिन द्वारा यूबूट ट्रिगर किया जा सकता है) |
| 10 | पावर बटन + रीसेट बटन |
| 11 | स्पीकर इंटरफ़ेस |
| 12 | एमआईसी इंटरफेस |
| 13 | 4जी मॉड्यूल इंटरफ़ेस |
| 14 | एम. 2 इंटरफेसवैकल्पिक (5G मॉड्यूल, हार्ड डिस्क, आदि) |
| 15 | USB_HOST(6) |
| 16 | CAN1 |
| 17 | CAN2यह वैकल्पिक है और सीरियल पोर्ट 5 के साथ मल्टीप्लेक्स्ड है। इसमें डिफ़ॉल्ट रूप से कोई कार्य नहीं है। |
| 18 | सीरियल पोर्ट 6 (RS485) |
| 19 | सीरियल पोर्ट 1 (RS485) |
| 20 | जीपीआईओ |
| 21 | एलईडी+आईआर |
| 22 | आईआर इंटरफेस |
| 23 | वीजीए इंटरफेसवैकल्पिक |
| 24 | एमआईपीआई स्क्रीन इंटरफ़ेस |
| 25 | डीबग सीरियल पोर्ट 2 |
| 26 | एसएटीए हार्ड डिस्क इंटरफ़ेस |
| 27 | दो-चैनल एलवीडीएस स्क्रीन इंटरफ़ेस |
| 28 | एलवीडीएस-वीसीसी (स्क्रीन पावर सप्लाई जंप) |
| 29 | सीटीपी टच स्क्रीन इंटरफ़ेस(नंबर 48 के समान, एक चुनें) |
| 30 | फैन फैन कनेक्टर |
| 31 | आरटीसी-बीएटी (आरटीसी बैटरी इंटरफ़ेस) |
| 32 | एचडीएमआईIN |
| 33 | वाईफाई दोहरी एंटीना इंटरफ़ेस |
| 34 | Vbyone इंटरफ़ेसविकल्प |
| 35 | सीरियल पोर्ट 7(डिफ़ॉल्ट TTL सीरियल पोर्ट, वैकल्पिक RS232) |
| 36 | सीरियल पोर्ट 0(डिफ़ॉल्ट TTL सीरियल पोर्ट, वैकल्पिक RS232) |
| 37 | सीरियल पोर्ट 3(डिफ़ॉल्ट TTL सीरियल पोर्ट, वैकल्पिक RS232) |
| 38 | सीरियल पोर्ट 8(डिफ़ॉल्ट TTL सीरियल पोर्ट, वैकल्पिक RS232) |
| 39 | सीरियल पोर्ट 4(डिफ़ॉल्ट TTL सीरियल पोर्ट, वैकल्पिक RS232) |
| 40 | सीरियल पोर्ट 5(डिफ़ॉल्ट TTL सीरियल पोर्ट, वैकल्पिक RS232) |
| 41 | ईडीपी स्क्रीन इंटरफेस |
| 42 | SATA_PWR(SATA हार्ड डिस्क पावर सप्लाई) |
| 43 | माध्यमिक स्क्रीनपृष्ठभूमि प्रकाशइंटरफेस |
| 44 | मुख्य स्क्रीन बैकलाइट इंटरफ़ेस |
| 45 | पावर इनपुट इंटरफ़ेस |
| 46 | सिम-कार्ड |
| 47 | एमआईपीआई-कैम (एमआईपीआई कैमरा इंटरफ़ेस) |
| 48 | सीटीपी टच स्क्रीन इंटरफ़ेस पीएफसी सीट(नंबर 29 के समान, एक चुनें) |
