RK3576 बोर्ड
>
|
|
| उत्पत्ति के प्लेस | चीनी |
| ब्रांड नाम | YNH |
| प्रमाणन | UL |
| मॉडल संख्या | 536 |
AI-536 एक बुद्धिमान बहुक्रियाशील ऑल-इन-वन कंट्रोल बोर्ड है, जिसका व्यापक रूप से iFPD, औद्योगिक नियंत्रण और गेटवे, क्लाउड टर्मिनल, चेहरे की पहचान उपकरण में उपयोग किया जाता है।वाहन पर लगे केंद्रीय नियंत्रण और वाणिज्यिक प्रदर्शन.
एआई-536 में रॉकचिप के आरके 3576 उच्च प्रदर्शन ऑक्टा-कोर एआरएम 64 बिट प्रोसेसर का उपयोग किया गया है।0 प्रणाली (कर्नेल लिनक्स 5 है.10), और GPU में ARM G52 MC3 का उपयोग किया गया है, जिसमें उत्कृष्ट प्रदर्शन और उच्च लागत प्रदर्शन है। यह 8K वीडियो एन्कोडिंग और डिकोडिंग, 8K डिस्प्ले आउटपुट का समर्थन करता है,अंतर्निहित बहु प्रदर्शन इंटरफेस, और मल्टी-स्क्रीन डिस्प्ले का समर्थन करता है; समृद्ध हाई-स्पीड इंटरफेस (पीसीआई-ई, गीगाबिट ईथरनेट) और आसान विस्तार ।

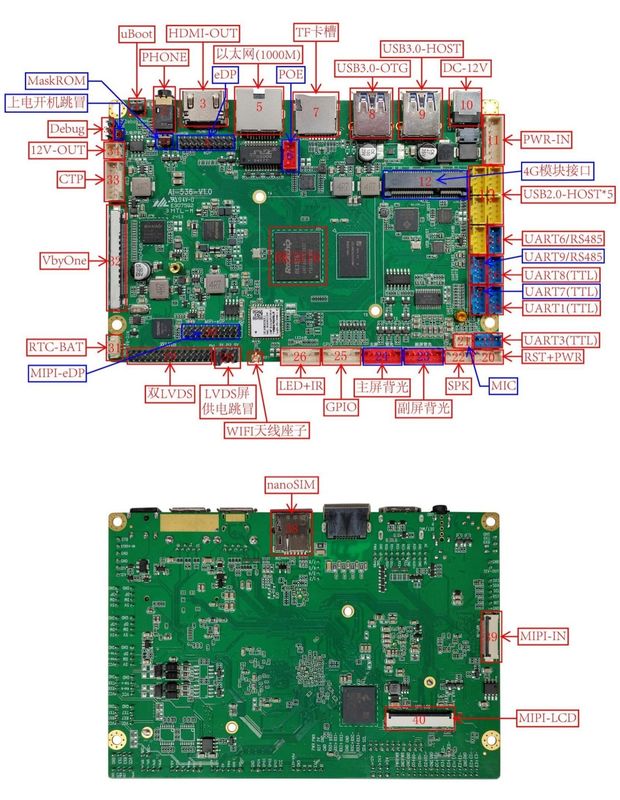

चित्र में दी गई संख्याओं के संबंधित अंतरफलक इस प्रकार हैंः
| सीरियल नंबर | पिन परिभाषा |
| 1 | uBootउन्नयन बटन |
| 2 | फोन हेडफोन जैक |
| 3 | एचडीएमआई आउट(एचडीएमआई आउटपुट इंटरफ़ेस,ईडीपी इंटरफेस या वीबीओन इंटरफेस के साथ मल्टीप्लेक्स, तीन में से एक चुनें) |
| 4 | ईडीपी स्क्रीन इंटरफ़ेस(HDMI आउटपुट इंटरफ़ेस या VbyOne इंटरफ़ेस के साथ मल्टीप्लेक्स्ड, तीन में से एक चुनें) |
| 5 | आरजे45 ईथरनेट(1000M) |
| 6 | पीओईनेटवर्क पोर्ट |
| 7 | TF_CARD स्लॉट |
| 8 | USB3.0_OTG |
| 9 | USB3.0_HOST |
| 10 | डीसी-12 वी बिजली आपूर्ति |
| 11 | पीडब्ल्यूआर-आईएन(12V पावर इनपुट इंटरफ़ेस) |
| 12 | 4जी मॉड्यूल PCI-E स्लॉट |
| 13 | यूएसबी2.0_होस्ट*5 |
| 14 | UART6/RS485(डिफ़ॉल्ट टीटीएल सीरियल पोर्ट, वैकल्पिक)RS485) |
| 15 | UART9/RS485(डिफ़ॉल्ट टीटीएल सीरियल पोर्ट, वैकल्पिक)RS485) |
| 16 | यूएआरटी8(डिफ़ॉल्ट टीटीएल सीरियल पोर्ट, वैकल्पिक)RS232) |
| 17 | यूएआरटी7(डिफ़ॉल्ट टीटीएल सीरियल पोर्ट, वैकल्पिक)RS232) |
| 18 | यूएआरटी1(डिफ़ॉल्ट टीटीएल सीरियल पोर्ट, वैकल्पिक)RS232) |
| 19 | यूएआरटी3(डिफ़ॉल्ट टीटीएल सीरियल पोर्ट, वैकल्पिक)RS232) |
| 20 | आरएसटी+पीडब्ल्यूआर(अपग्रेड रीसेट बटन + पावर स्विच इंटरफ़ेस) |
| 21 | एमआईसी माइक्रोफ़ोन इंटरफ़ेस |
| 22 | एसपीके स्पीकर इंटरफ़ेस |
| 23 | माध्यमिक स्क्रीनपृष्ठभूमि प्रकाशइंटरफेस |
| 24 | मुख्य स्क्रीनबैकलाइट इंटरफेस |
| 25 | जीपीआईओ |
| 26 | एलईडी+आईआर(रिमोट कंट्रोल लाइट बोर्ड इंटरफ़ेस) |
| 27 | वाईफ़ाई एंटीना सॉकेट |
| 28 |
एमआईपीआई-ईडीपी स्क्रीन इंटरफ़ेस(नंबर 45 एमआईपीआई स्क्रीन एफपीसी इंटरफेस के समान, दो-चैनल एलवीडीएस इंटरफेस के साथ मल्टीप्लेक्स, आप इसे ईडीपी इंटरफ़ेस में बदलने के लिए ईडीपी बोर्ड में एक एमआईपीआई जोड़ सकते हैं) |
| 29 | एलवीडीएस-वीसीसी (एलवीडीएस स्क्रीन पावर सप्लाई जंप) |
| 30 | दो-चैनल एलवीडीएस स्क्रीन इंटरफ़ेस(एमआईपीआई इंटरफेस के साथ मल्टीप्लेक्स्ड) |
| 31 | आरटीसी-बीएटी (आरटीसी बैटरी इंटरफ़ेस) |
| 32 | VbyOne इंटरफ़ेस(वैकल्पिक, एचडीएमआई आउटपुट इंटरफ़ेस या ईडीपी इंटरफ़ेस के साथ मल्टीप्लेक्स, तीन में से एक चुनें) |
| 33 | सीटीपी टच स्क्रीन इंटरफ़ेस |
| 34 | 12V-OUT(12V आउटपुट इंटरफ़ेस) |
| 35 | डिबग सीरियलबंदरगाह 0 |
| 36 | मशीन चालू होने पर पॉप अप(यदि पॉप-अप को अनप्लग किया गया है, तो मशीन चालू होने के बाद बूट नहीं होगी और एक बटन दबाकर चालू करने की आवश्यकता है) |
| 37 | MaskROMबटन(फोन के माध्यम से एक लंबी सुई को पारित करके ट्रिगर किया जा सकता है) |
| 38 | नैनो सिम कार्ड स्लॉट |
| 39 | MIPI-IN इंटरफ़ेस |
| 40 | एमआईपीआई स्क्रीन एफपीसी इंटरफ़ेस(एमआईपीआई इंटरफेस नंबर 35 या दो-चैनल एलवीडीएस इंटरफेस के साथ मल्टीप्लेक्स) |
| मुख्य हार्डवेयर संकेत | |
| सीपीयू | रॉकचिप आरके3 576, ऑक्टा-कोर, 2.2 गीगाहर्ट्ज |
| डीडीआर | मानक 4जी (8जी/16जी वैकल्पिक) एलपी डीडीआर 4 |
| ईएमएमसी | मानक 32G (64G / 128G / 256G वैकल्पिक) |
| डिकोडिंग संकल्प | 8K तक समर्थन |
| ऑपरेटिंग सिस्टम | एंड्रॉयड1 4.0 (कर्नेल लिनक्स5.10) |
| नेटवर्क समर्थन | 1000M ईथरनेट, समर्थन POE नेटवर्क पोर्ट |
| 2.4G+5G ड्यूल-बैंड वाईफाई6 मॉड्यूल, ब्लूटूथ 5.4 | |
| 4G का समर्थन करें, PCI-E इंटरफ़ेस 4G मॉड्यूल से कनेक्ट करें | |
| यूएसबी इंटरफेस | 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB2.0 _HOST |
| सीरियल पोर्ट | 7, 6 टीटीएल सीरियल पोर्ट (वैकल्पिक 4 आरएस232 और 2 आरएस485), 1 डिबग |
| एलसीडी आउटपुट | 1 दो-चैनल एलवीडीएस इंटरफ़ेस(दो एमआईपीआई इंटरफेस के साथ मल्टीप्लेक्स्ड,तीन में से एक) |
| 1 डीपी पोर्ट(एचडीएमआई आउटपुट और वीबीओन पोर्ट के साथ साझा,तीनों में से कोई एक चुनें) | |
| 1 एचडीएमआई आउटपुट इंटरफ़ेस(eDP इंटरफ़ेस और VbyOne इंटरफ़ेस के साथ मल्टीप्लेक्स्ड, चयन से एक चुनेंतीन) | |
|
2 एमआईपीआई इंटरफेस(eDP आउटपुट इंटरफ़ेस बनने के लिए eDP बोर्ड में एक mipi जोड़ सकते हैं, दो-चैनल एलवीडीएस इंटरफ़ेस के साथ मल्टीप्लेक्सिंग,तीन में से कोई एक चुनें) |
|
| 1 VbyOne इंटरफेस (वैकल्पिक, eDP इंटरफेस और HDMI आउटपुट इंटरफेस के साथ मल्टीप्लेक्स्ड,तीनों में से एक चुनें) | |
| MIPI-IN | 1 एमपीआईआई इनपुट इंटरफ़ेस |
| स्पीकर आउटपुट | एकल चैनल 4R/ 20W स्पीकर का समर्थन करता है |
| आरटीसी वास्तविक समय घड़ी | बैटरी 3 साल के लिए समय स्मृति का समर्थन करता है और समयबद्ध शक्ति पर और बंद का समर्थन करता है |
| सिस्टम उन्नयन | यूएसबी केबल/यू डिस्क/नेटवर्क उन्नयन का समर्थन करें |
